Optische Zustandsuntersuchung von Wasserfassungsanlagen wie horizontale und vertikale Brunnen, Drainagen und Quellfassungen
Unter den verschiedensten Bezeichnungen wie z.B. Kamerabefahrung, Brunnen Fernsehen, Brunnen TV, Brunnen Inspektion, Brunnenbefahrungen, Bohrloch Fernsehen, Bohrloch TV, Bohrloch Inspektion, OPT , etc… werden schon seit mindestens 60 Jahren Kamerasysteme eingesetzt, um den Zustand eines Brunnens von innen in Augenschein zu nehmen.
Unsere moderne Kamerasysteme sind speziell an die unterschiedlichen technischen Aufgabenstellungen in Vertikal- oder Horizontalfilterbrunnen angepasst und sind bei der BWK Brunnenwartung bis zu einer Teufe unter Wasser von 500 m (50 bar) einsetzbar. Im horizontale Bereich, bei z.B. Horizontalfilterbrunnen, Drainagen oder Quellfassungen sowie Trinkwasserleitungen unter Druck bis 10 bar werden Inspektionslängen bis zu 500 m erreicht.
Wir können Ihren Brunnen bis 500 m Teufe, unter Wasser mit fokussierbaren, Schwenkkopfkameras optisch untersuchen.

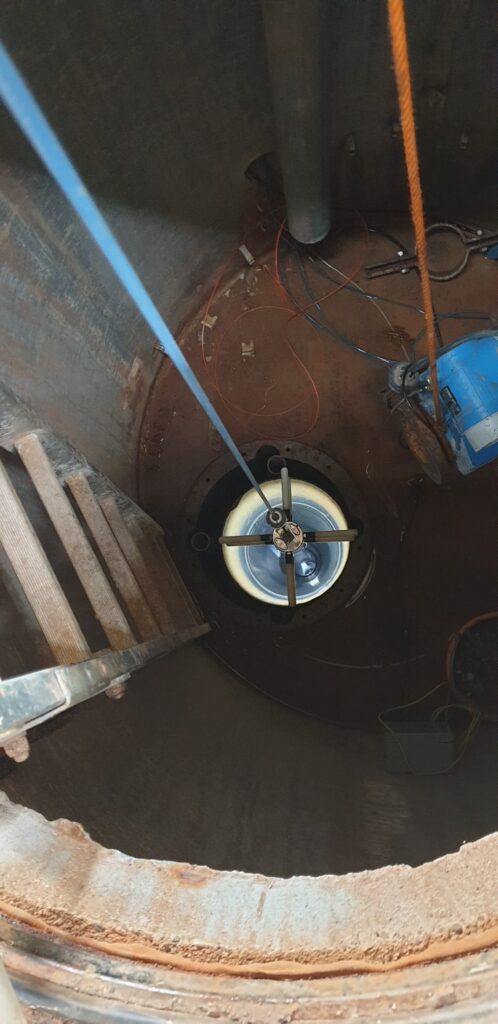

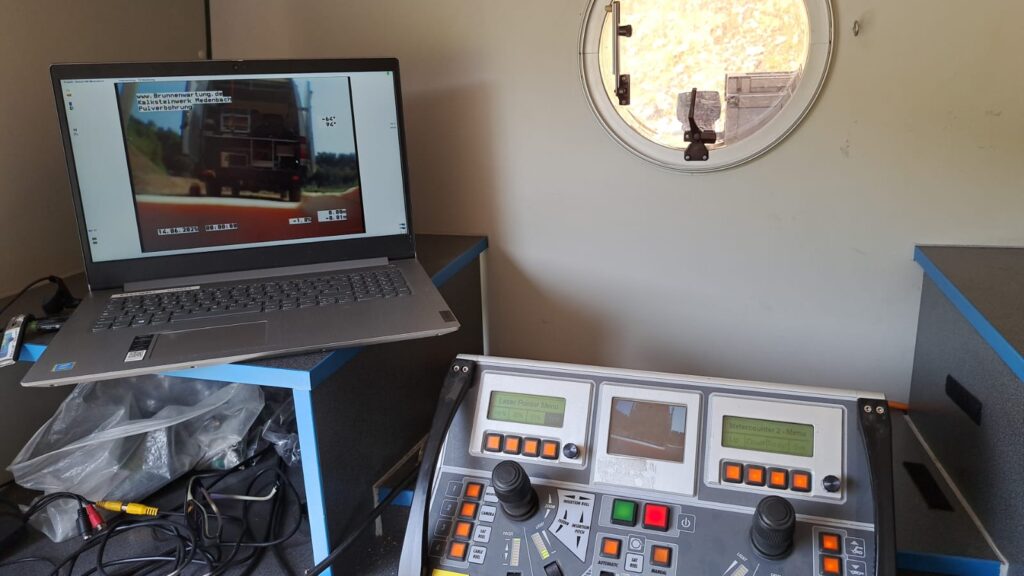

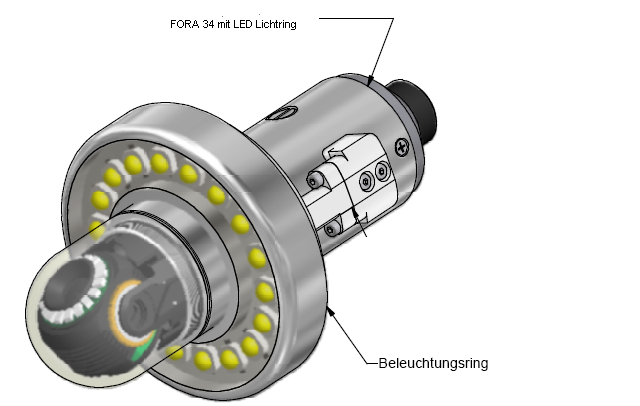

Je nach Einsatzort werden mobile oder fest im Inspektionsfahrzeug eingebaute Inspektionssysteme eingesetzt. Diese Inspektionssysteme maben Kameraköpfe haben verschiedene Opikten können entweder nur mit einer Axialoptik oder mit zwei optischen Systemen, die wahlweise für die axiale – oder radiale Sicht umgeschaltet werden können, oder mit rotierbaren Schwenkoptiken ausgestattet sein. Damit lassen sich kritische Stellen im Brunnen auffinden, exakt anfahren und vermessen. Mit den modernen Zoom-Objektiven können die so aufgefundenen Stellen zur noch genaueren Bewertung bis zu 10-fach vergrößert werden. Paralle Laser am Kamerakopf dienen der Ausmessung von Kamerabildern zur Ermittlung von z.B. Rissbreiten, Schlitzweiten oder der Abschätzung der Entfernung der Kamera zur Bohrlochwand.
Damit ist eine lückenlose Aufzeichnung der Brunnenwandung gewährleistet. Alle beweglichen Teile der optischen Systeme sowie die Beleuchtung sind innerhalb des druckfesten Kameragehäuses untergebracht. So kann auch noch unter schwierigen Umständen eine TV-Untersuchung stattfinden. Zum Beispiel unmittelbar nach dem Pumpenausbau bei starker Wassertrübung, da das radiale System senkrecht zur Brunnenwandung blickt und der Abstand zwischen Optik und Brunnenwandung trotz Trübung meist gut überbrückt werden kann.

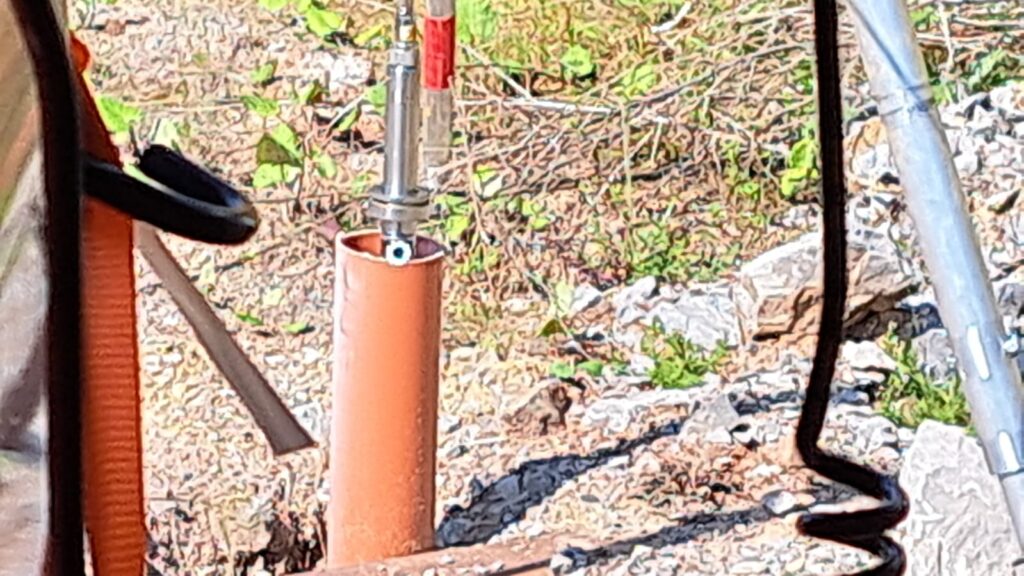

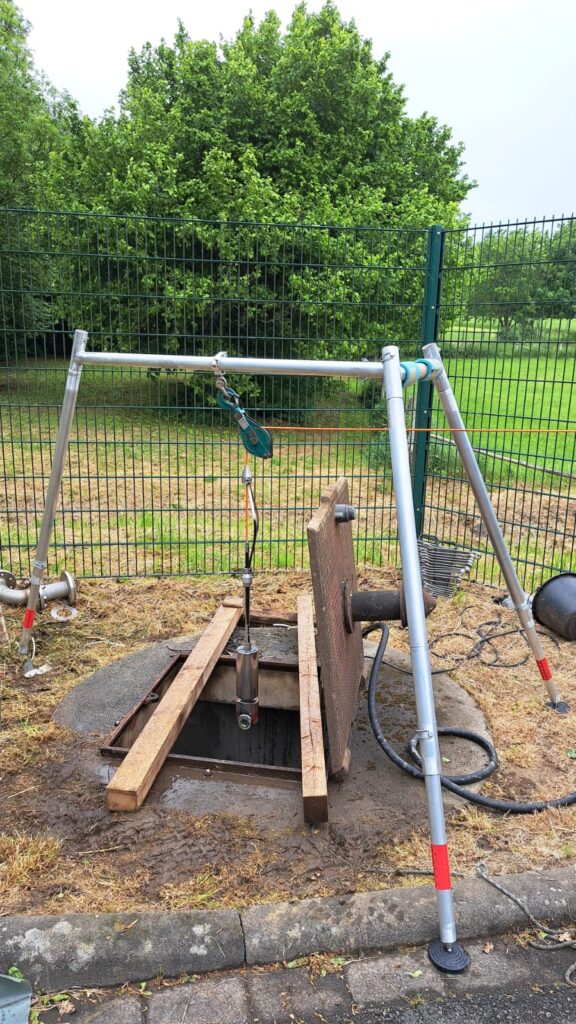

Für Brunnen und insbesondere Grundwassermessstellen mit Rohrdurchmessern ab 50 mm stehen Schwenkkopf Kameratypen zur Verfügung. Damit lassen sich auch kleine GWM`s perfekt rundum in Augenschein nehmen. Auch schwierig zugänglichen Messstellen können mit einer transportablen Koffereinheit, die bis 200 m Tiefe eingesetzt werden, untersucht werden. Größere Brunnen können damit durch eine 2’’ Peilöffnung im Brunnenkopf befahren werden ohne die UW-Pumpe und die Steigleitung sowie den Brunnenkopf zu demontieren.
Die Brunneninspektion wird mit modernster Inspektions- und Protokollsoftware gespeichert und dokumentiert. In dem Videobild sind Daten wie Titel, Datum, Tiefe und Kommentare eingeblendet. Dabei werden digitale Videofilme erzeugt und dem Kunden mit einer Abspielsoftware zur Verfügung gestellt. Gleichzeitig wird ein Inspektionsbericht mit allen Feststellungen als PDF-Datei erzeugt, in dem die Stammdaten des Brunnen, eine Ausbaugrafik, eine Feststellungstabelle sowie Bildschirmfotos von besonderen Feststellungen abgebildet sind.
Als Inspektionssoftware werden die modere Dokumentationsprogramme mit digitalem Video und Berichtserstellung eingesetzt.
Zur Bewertung aller nun zur Verfügung stehenden Informationen werden anschließend alle Brunnendaten von Sachverständigen Geologen, Hydrologen und Brunnenbauern analysiert. Das Ergebnis wird in einem Gutachten mit Bilddokumentation dargestellt und entsprechende Empfehlungen für evtl. notwendige Maßnahmen werden ausgearbeitet.
Die TV-Inspektion kann mit geophysikalischen Untersuchungen ergänzt werden. Dadurch sind wir in der Lage, Ihnen alle benötigten Daten zu liefern, die für die Beurteilung eines Brunnens, einer Grundwassermessstelle oder eines Bohrloches erforderlich sind.
